Skládané deskové výměníky Alfa Laval

Skládané nebo také rozebíratelné deskové výměníky tepla Alfa Laval jsou klíčovými komponenty při ohřevu, chlazení, rekuperaci tepla a kondenzaci v různých odvětvích průmyslových aplikací. Rovněž se využívají u systémů centrálního zásobování teplem, vytápění, přípravy teplé vody a solárních systémů, chlazení mléčných výrobků a potravin. Jednotky mají flexibilní design a jsou snadné na obsluhu a údržbu.

> JAK FUNGUJE TĚSNĚNÍ

> NABÍDKA TĚSNĚNÍ

Návrh a výroba skládaných deskových výměníků Alfa Laval v Brně

Prohlédněte si eshop

Kategorii Náhradní díly pro skládané výměníky

 PRINCIP FUNKCE

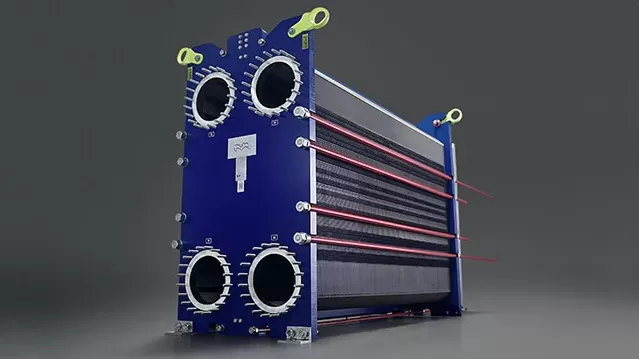

Rozebiratelný deskový výměník tepla sestává ze svazku skládaných tenkých profilovaných kovových desek se vstupními otvory pro průchod dvou kapalin - médií, mezi kterými dochází k výměně tepla.

Jednotlivé desky jsou opatřeny těsněním. Svazek desek je vložen mezi pevnou rámovou desku a pohyblivou přítlačnou desku a je stlačen pomocí stahovacích šroubů. Díky zavěšení v rámu na horní nosné tyči a díky spodní vodicí tyči jsou desky udržovány ve správné poloze. Zvlněný povrch desek vytváří kanálky, podporuje turbulenci a vytváří opěrné body. Svazek tak odolává rozdílu tlaků na obou stranách. Každá deska je obtékána primárním médiem z jedné strany a sekundárním médiem ze strany druhé. Mezi jednotlivými médii tak dochází k prostupu tepla. Připojení jsou umístěna buď v rámové desce nebo v rámové i přítlačné desce v návaznosti na požadavcích aplikace. Plně protiproudé uspořádání toku obou médií zajišťuje největší možnou účinnost přestupu tepla.

deska s těsněním

Výhody rozebíratelných deskových výměníků tepla

  • Konstrukce výměníků umožňuje jejich rozebrání z důvodu inspekce, údržby, mechanického čištění apod.
  • Možnost změny parametrů výkonu a funkce výměníku přidáním nebo odebráním desek.
  • Vysoká účinnost postupu tepla i při nízkém středním logaritmickém rozdílu teplot (LMTD).
  • Vysoká kompaktnost zaručuje snadnou instalaci a malý zástavbový prostor.
  • Výběr z různých materiálů desek a druhů těsnění přesně dle požadavků dané aplikace.

> Přečtěte si Příběh skládaného deskového výměníku>>

 Materiály desek a připojení

Desky lze zhotovit z velké škály lisovatelných materiálů. Nejběžnějšími materiály jsou: nerezová ocel AISI 304, AISI 316 a titan. Připojovací potrubí se spojovacím potrubím se dodává z nerezové oceli a z titanu, a pro výměníky velikosti M6 také z konstrukční oceli. Připojovací příruby jsou buď s výstelkou (gumovou, nerezovou, titanovou, případně jinou v závisloti na typu materiálu desek), nebo bez výstelky.

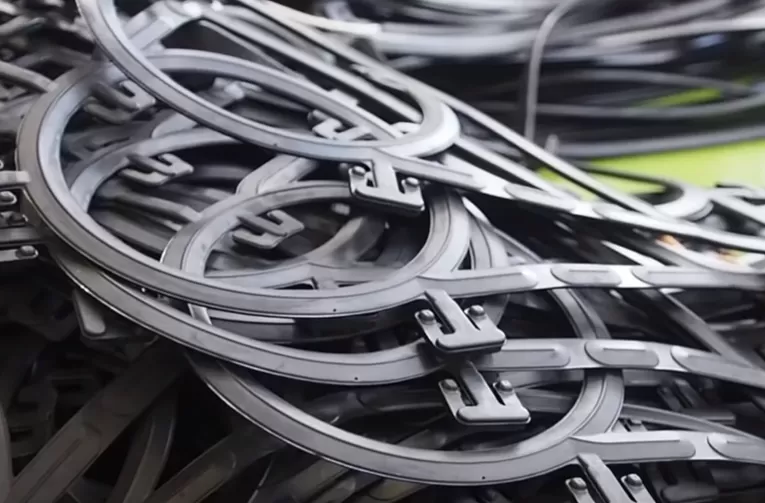

Těsnění

Dlouhá a prověřená životnost těsnění Alfa Laval je výsledkem dlouhodobého vývoje a ověřovacích zkoušek těsnících materiálů v daných aplikacích. Těsnění jsou nejčastěji vyráběna z NBR nebo z EPDM pryží. Díky jednostupňovému odlévání je dosaženo přesné geometrie těsnění. Naše těsnění se stříškovitým profilem zabezpečují vysokou těsnící schopnost a snižují tím riziko netěsností na minimum. Drážky v deskách a profil těsnění do sebe skvěle zapadají, tím je těsnění udržováno v přesné poloze a nehrozí nebezpečí jeho vyboulení ven z desky. Tvarování drážek pro těsnění zajišťuje minimální styk mezi těsněním a teplotním médiem, což je další faktor zvyšující životnost našich těsnění.

Způsoby upevňování těsnění, používané u výměníků Alfa Laval, jsou zárukou dokonalého výsledku. Nasazovací těsnění typu Clip-on lze velmi snadno a rychle měnit. Lepená těsnění se používají v aplikacích, kde se výměníky často rozebírají.

>Více informací k těsněním a ostatním kompnentů si můžete přečíst v jednom z našich článků>>



Příslušenství

Izolace pro ohřev

Izolace pro ohřev se skládá z 65 mm vrstvy minerální vlny, 1 mm tlustého hliníkového plechu na vnější straně a hliníkové fólie na straně vnitřní. Izolace kryje všechny strany výměníků tepla včetně rámu a přítlačné desky, kromě spodní strany. Jednotlivé díly izolace jsou fixovány pomocí úchytných sponek.

>Prohlédněte si nabídku izolace pro ohřev v našem e-shopu>>

Izolace pro chlazení

- izolace pro chlazení se skládá z 10 mm vrstvy polyurethanu, 1 mm tlustého hliníkového plechu na vnější straně a hliníkové fólie na straně vnitřní. Izolace kryje všechny strany výměníků tepla včetně rámu a přítlačné desky. Na spodní straně je galvanizovaná odkapová vana. Jednotlivé díly jsou fixovány pomocí úchytek sponek.



Podklady potřebné pro návrh výměníku

Pro sestavení specifické nabídky připojte ke své poptávce následující údaje:

  • Typ aplikace, na který bude
  • Požadovaná průtoková množství nebo tepelný výkon
  • Teplotní spády
  • Maximální přípustná tlaková ztráta

>Nechte si napočítat optimální výměník>>
